Центробежные дутьевые вентиляторы одностороннего всасывания ВДН-18, ВДН-20 и ВДН-22 (изготовлены по аэродинамической схеме МО ЦКТИ 0,7-160-II) предназначены для подачи чистого воздуха в топки стационарных паровых котлов и технологических установок других отраслей.
Дутьевые вентиляторы ВДН предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С.
Вентиляторы рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.
Улитка вентиляторов изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.[/vc_column_text][vc_btn title=»КУПИТЬ» color=»primary» align=»center» button_block=»true» el_class=»sg-popup-id-1902″][/vc_column][/vc_row][vc_row css_animation=»fadeInUp»][vc_column][vc_column_text]
Технические Характеристики
| № вентилятора | Мощность двигателя кВт |
Частота вращения мин-1 |
Производи- тельность м3/час |
Полное давление, Па |
Масса без двигателя Кг |
|---|---|---|---|---|---|
| ВДН-18 | 200 | 1000 | 152000 | 3940 | 5000 |
| ВДН-20 | 400 | 1000 | 215000 | 4800 | 5700 |
| ВДН-22 | 250 | 750 | 210000 | 3400 | 7060 |
Схема углов разворота корпуса
Улитка вентиляторов изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

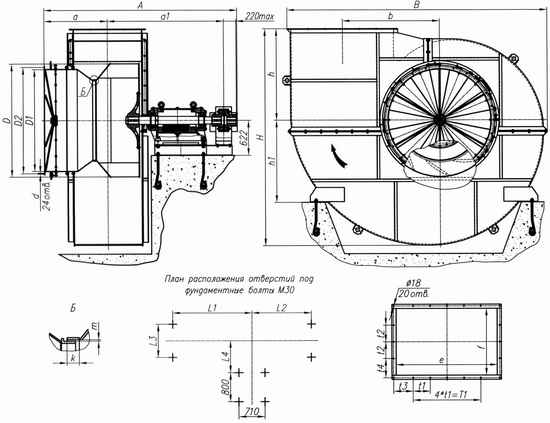

Габаритные и присоединительные размеры
| № вен. | A | a | a1 | B | b | H | h | h1 | D | D1 | D2 | d | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 3295 | 1072 | 1984 | 4200 | 1530 | 3370 | 1375 | 1470 | 1800 | 1650 | 1720 | 18 | 1855 |
| 20 | 3402 | 1126 | 2040 | 4641 | 1700 | 3836 | 1612 | 1460 | 2000 | 1800 | 1880 | 22 | 2175 |
| 22 | 3595 | 1260 | 2096 | 5009 | 1870 | 4090 | 1645 | 1485 | 2200 | 2020 | 2100 | 22 | 2470 |
| № вен. | L2 | L3 | L4 | e | f | T1 | t1 | t2 | t3 | t4 | k | m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 1370 | 830 | 824 | 1620 | 1080 | 1140 | 285 | 292,5 | 285 | 292,5 | 27 | 5 |
| 20 | 1620 | 920 | 880 | 1800 | 1200 | 1200 | 300 | 300 | 344 | 344 | 30 | 5 |
| 22 | 1830 | 920 | 936 | 1980 | 1320 | 1376 | 344 | 352 | 344 | 352 | 33 | 5,5 |
