Конструкция
Конструкция клапанов, используемых в монтажных стаканах СТМ для вентиляторов с радиальными рабочими колесами (ВКР, ВКРС, ВКРФ) и монтажных стаканах СТМ-ОСВ для вентиляторов с осевыми колесами (ВКОПв), отличаются принципиально и не могут быть взаимозаменяемыми.
Описание и классификация

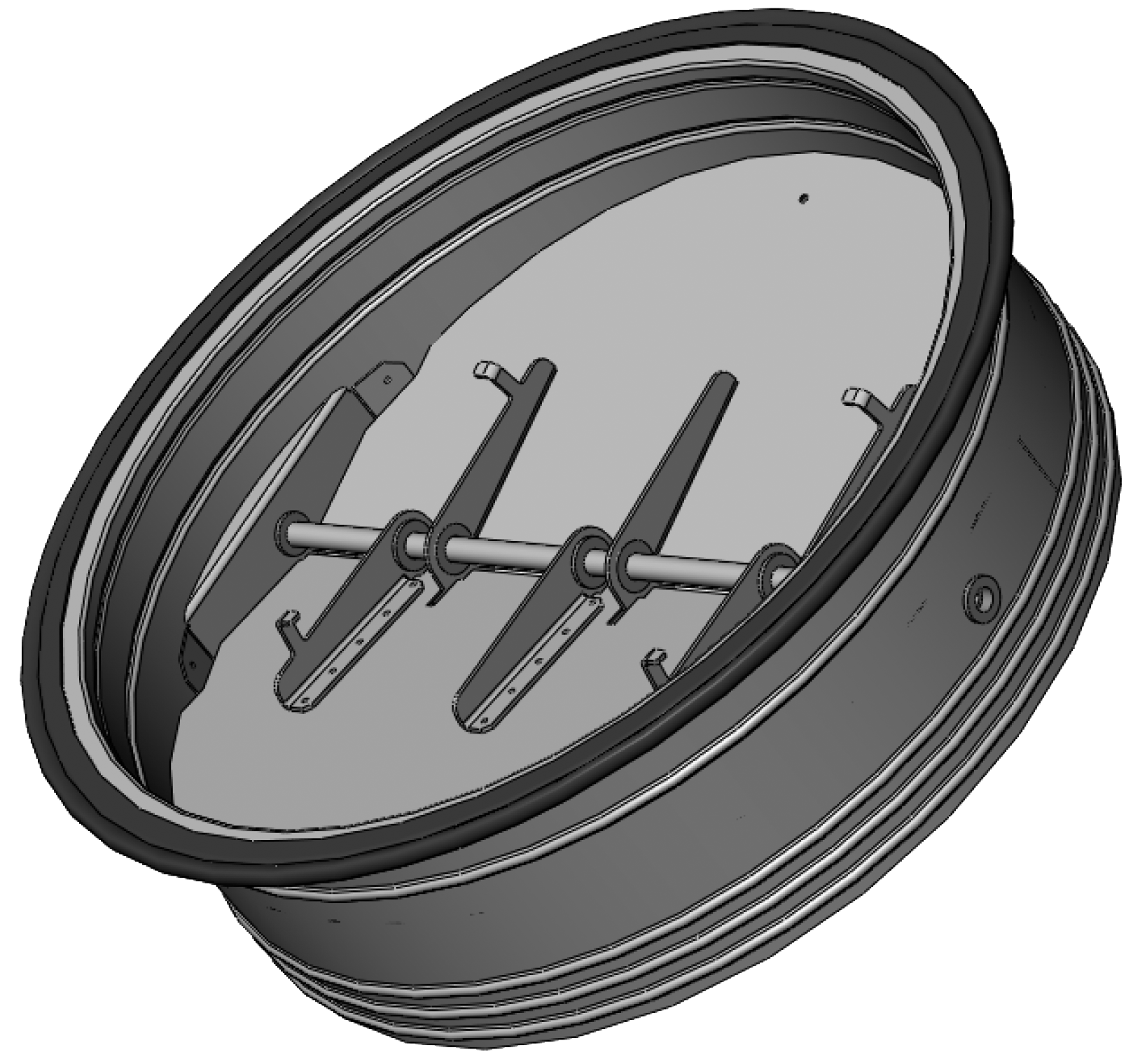

Клапан для монтажного стакана типа СТМ имеет круглую обечайку в исполнении «фланец-ниппель», в которой расположена двухстворчатая заслонка с противовесами.
Клапан для монтажного стакана типа СТМ-ОСВ имеет круглую обечайку в исполнении «фланец-ниппель», в которой установлена одностворчатая заслонка с противовесом.
Клапаны устанавливаются внутри стаканов и фиксируются за счет фиксаторов, расположенных по всей окружности в нижней части стакана. Клапаны изготавливаются в тех же типоразмерах, что и монтажные стаканы: с №3,55 по №12,5.
Клапаны предназначены для эксплуатации в макроклиматических районах с умеренным климатом, при температуре окружающей среды от -45 °С до +40 °С, и холодным климатом, с температурой окружающей среды от -60 °С до +45 °С.
