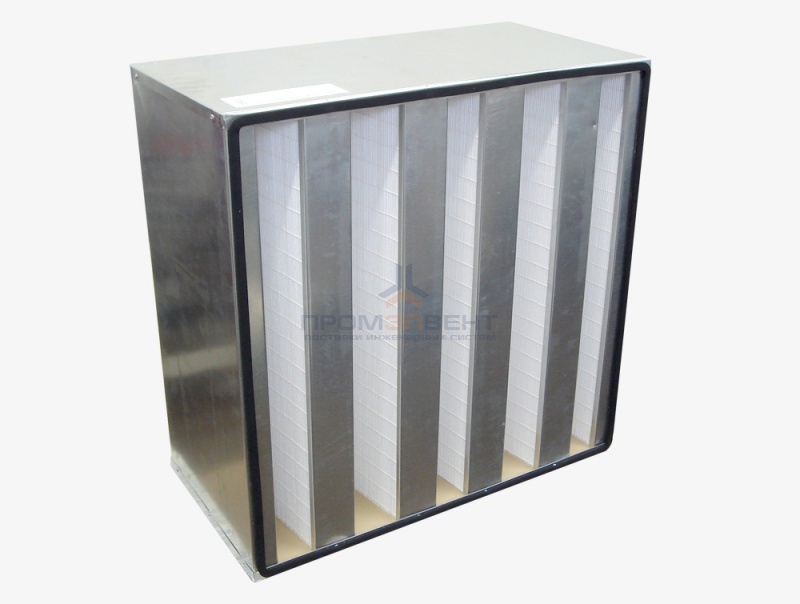

Фильтр ФВА-3 состоит из рамки, внутри которой W-образно установлены минигофрированные фильтрующие пакеты, которые герметизируются в рамке специальным образом. На торец фильтра наносится резиновое уплотнение (с одной или двух сторон).
Обозначение фильтра
| ФВА-3-Ш-В-Г-Кл/К/С/У | ||
| ФВА-3 | тип фильтра | |
| Ш | ширина фильтра, мм | |
| В | высота фильтра, мм | |
| Г | глубина фильтра (рамки), мм | стандартные размеры: 292 |
| Кл | класс очистки | Е10, Е11, Е12, Н13, Н14 |
| К | материал рамки | К0 оцинкованная сталь |
| К1 нержавеющая сталь | ||
| К2 — алюминий | ||
| К3 — МДФ | ||
| У | уплотнитель | У0 нет уплотнителя |
| У1 уплотнитель со стороны выхода воздуха | ||
| У2 уплотнитель со стороны входа воздуха | ||
| У3 уплотнитель с обеих сторон | ||
| Фильтрующий материал | Гофрированная фильтровальная стеклобумага. | |
| Рекомендации по эксплуатации | Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +70С и относительной влажности не более 70%. Окружающая среда и фильтруемый воздух не должны содержать агрессивных паров и газов. Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра. |
Технические характеристики
| Класс фильтра по ГОСТ Р EН 1822-5-2014 | Эффективность по счетной концентрации наиболее проникающих частиц, % | Удельная воздушная нагрузка, м3/ч, м2 (фронт. скорость, м/с) | Аэродинамическое сопротивление, Па | |
| начальное | конечное | |||
| Е10 | 85 | 9400(2,6) | 180 | 600 |
| Е11 | 95 | 9400(2,6) | 200 | 600 |
| Е12 | 99,5 | 9400(2,6) | 220 | 600 |
| Н13 | 99,95 | 9400(2,6) | 240 | 600 |
| Н14 | 99,995 | 9400(2,6) | 260 | 600 |
Основные типоразмеры
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м3/ч | ||
| Ш | В | Г | ||
| ФВА-3-305-610-292-Е10-Н14/&hellip, | 305 | 610 | 292 | 1700 |
| ФВА-3-610-610-292-Е10-Н14/&hellip, | 610 | 610 | 292 | 3400 |
